策略参数详解—偏置区域清除

作者:机明软件 浏览: 发表时间:2018-08-25 15:15:55 来源:www.jimmill.com

使用“模型区域清除”策略可快速从毛坯去除多余材料,并将空程移动控制到最小限度。偏移刀具路径适合于型腔底部,偏移区域清除适用于高速加工。

 切削方向和轮廓方向 - 为“轮廓方向”和“切削方向”选择铣削样式。

 顺铣 -选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧。



逆铣 -选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧。



任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动。

加工顺序 - 选择选项以控制偏移移动方向。

自动 -选择此选项可指定 PowerMill 根据是加工芯部还是型腔来自动选择“方向”。芯部是指最外边界全都位于毛坯外部的区域。

由内向外 -选择此选项可从最内侧轮廓向外移动来进行加工。

由外向内 -选择此选项可从最外侧轮廓向内移动来进行加工。

平坦区域 - 选择如何标识模型上的平坦区域。以下选项用于确定 Z 高度的位置。

 -选择此项时,系统不考虑平坦区域。

区域 -选择此项可在加工主层之后单独加工平坦区域。



 层 -选择此项可加工在其中探测到平坦区域的整个层。







轮廓光顺 -选择此项可启用轮廓的圆弧拟合,避免外角方向发生急剧变化。圆弧半径按照刀具直径的比例定义,使用刀具直径和一个乘数系数计算得出。使用滑块可指定该乘数系数。例如,如果您的刀具直径为10 mm,乘数系数为 0.05,则圆弧半径为 0.5      mm。

“轮廓光顺”取消选择:



     - 外角未光顺。

     - 内角已光顺。

   如果使用的“半径”为“0.2”,会产生:



     - 外角现已光顺。

    注: 在高速加工时,圆弧拟合尤其重要,因为这可以杜绝刀具方向突然发生变化。

     连接 -如何创建刀具路径内偏移之间的连接移动。

   直线



    平顺



    无



仅有您在策略的主页面上选择了一种偏移样式之后,此选项才可用。

 光顺余量-选择此项可防止刀具路径中的尖锐拐角造成的机床受力突然改变,从而将标准偏移替换为可实现更高进给率的偏移。此偏移会用圆角替换尖角,并将行距从固定距离更改为可变距离。使用滑块可指定与指定行距的最大偏移百分比。



 -圆角

  -可变行距

区域过滤

可使用“不安全段删除”页面删除较小刀具路径段,以防止在使用非中心切削刀具时损坏刀具。深入加工小型腔时,删除较小段可阻止刀具底部中间的非切削部位碰撞不可加工的材料。不安全段删除会过滤出通过细微移动切削刀具来进行的封闭区域加工。此  页面包含以下选项:

删除小于分界值的段 -选择此选项可删除小于“分界值”的段及其下面的所有段。如果段小于分界值,但围绕着凸台,则系统不会删除这些段。

分界值(刀具直径单位) -输入比较所有段所依据的大小。分界值越大,删除的段越多。要计算最小分界值,请将非切削直径除以整个刀具直径。如果值小于此结果,则系统不会删除所有不安全段。如果值为 1,则系统总是会删除所有不安全段,但也可能会删除  一些安全段。



  -段长度 (Ls)

 -型腔长度 (Lp)

 -刀具直径 (D)

 -非切削刀具直径 (d)

仅删除闭合区域段 - 选择此选项可删除闭合区域中小于“分界值”的段。



  - 系统会删除段,因为它们小于“分界值”并且闭合。

 - 系统不会删除段,因为它们不在闭合区域中(即使它们小于“分界值”)。

外部接近-增加从毛坯外侧进刀的移动,勾上外部接近,则从毛坯外进刀,不勾,则毛坯里面斜向下刀

偏置模型勾选时,如下:

  偏移模型 -这会偏移与模型接触的跨。这样产生的刀具路径可使刀具载荷、切削方向和碎屑产生量保持恒定。此选项会增加提刀次数。

     偏置模型不勾选时,如下:

 偏移并最小化空程移动 -这会偏移所有跨并尽量减少空程移动。每个区域都在刀具路径始端使用一个下切进行加工。这样产生的刀具路径提刀次数最少并且十分适用于软材料。如果切削方向不重要,那么这样做的效果会很好,因为在不允许提刀时难以保持切削方向。

保持切削方向 -选择此选项可保持在“切削方向”区域中指定的切削方向。取消选择此选项可允许 PowerMill 创建提刀次数较少的刀具路径。PowerMill 会尽可能遵循切削方向,但会优先考虑减少提刀次数。对于区域清除和特征精加工策略。

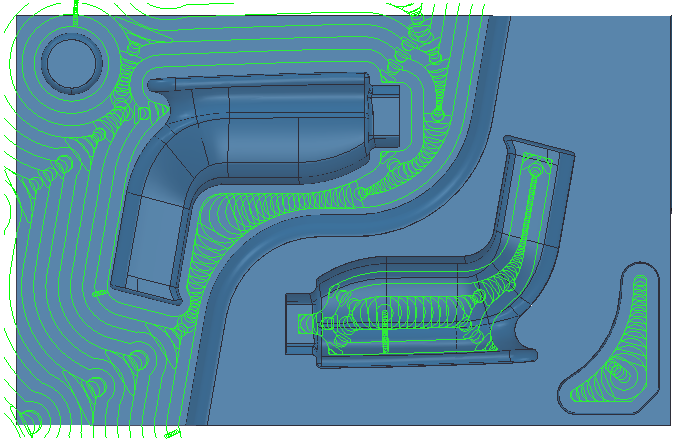

Vortex 旋风铣加工是一种区域清除策略,可从 3D 零件中快速去除材料,同时控制刀具载荷。Vortex旋风铣最适合整体硬质合金刀具,而且经常与台阶切削结合使用。



它是偏移样式刀具路径,主要特点如下:接触角绝不超过笔直线切削(行距给定)所产生的接触角的15%以上。这可消除过大的刀具载荷及所有全刀宽切削。这可让您增大进给率。对于其他区域清除刀具路径,切削值基于刀具制造商的笔直槽切削参数,以确保刀具可以保持完整切削接触。在刀具接近最大接触角以取得最佳加工效果时,刀具路径会更改为摆线路径,以避免刀具过载。

在与 MachineDNA结合使用时,机床几乎始终按指定进给率运行。对于其他区域清除刀具路径,机床会在接近拐角并且接触角增大时自动减速。Vortex旋风铣会修改刀具路径,以便绝不超过刀具接触角,并使机床按指定进给率运行。仅当模型几何形体(笔直槽或拐角)小于机床可以全速运行的最小半径时,机床才会不按指定进给率运行。

Vortex旋风铣加工使用刀具侧面进行切削,因此它专为整体硬质合金刀具而设计,但您可能可以使用其他刀具。

因为 PowerMill 会控制刀具接触,所以您可以增大切削深度,以最大限度减少加工时间。

Vortex 旋风铣加工经常与台阶切削结合使用,以最大限度减少阶地和提高去除率。

对于 Vortex旋风铣刀具路径,系统会自动检查安全性。如果刀具路径不安全,则 PowerMill 会显示警告消息,否则会显示刀具路径安全()。

要充分利用 Vortex 旋风铣加工的优势,请执行以下操作:

按照每台机床的情况来配置 Vortex旋风铣参数。

使用台阶切削最大限度减少切削深度增大所导致的阶地。

使用最佳设置时,Vortex 旋风铣加工可显著缩短加工时间。

残留加工-请参考“残留加工”页面详解
