策略参数详解—曲面投影

作者:机明软件 浏览: 发表时间:2018-09-10 16:41:01 来源:www.jimmill.com

       曲面单位 - 选择用于指定行距和限界的单位。

       距离 - 用于确定行距和限界的物理距离。第一条路径和最后一条路径位于曲面边缘。中间路径位于小于或等于指定“行距”的距离处。

       参数 - 用于确定行距和限界的曲面参数。

       法向 - 用于确定行距和限界的曲面法向值(范围 [0,1])。例如,如果最小“U”为“1”,最大“U”为“5”,则:

参数值

法向值

1

0

2

0.25

3

0.5

4

0.75

5

1

     投影方向 - 选择方向以确定对哪些区域进行加工。

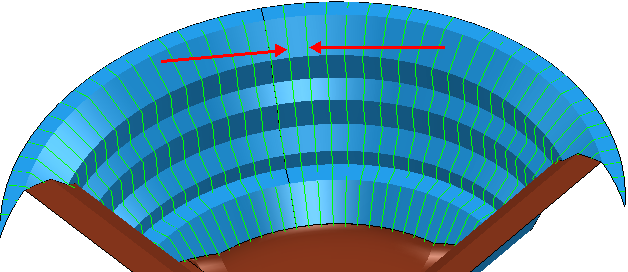

     选择“向内”会使参考线点在曲面法线方向远离曲面,从而在曲面法线的反方向投影曲面参考线。

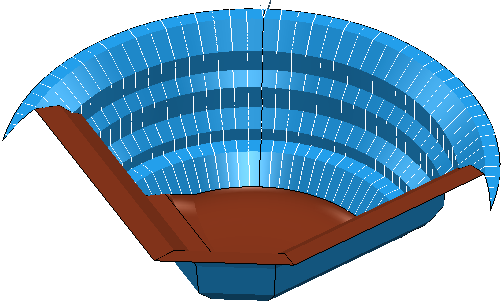

      选择“向外”会使参考线点在曲面法线的反方向远离曲面,从而在曲面法线的方向投影曲面参考线。



      公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

      行距 - 输入相邻加工路径之间的距离。



     注: “行距”使用在“曲面单位”域中定义的单位。如果将“曲面单位”设置为“法向”,“行距”值必须介于 0 和 1 之间。

     预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。



     显示 - 选择此选项可显示预览参考线。



策略参数详解—曲面投影
PowerMILL机明自动编程策略参数详解连载——曲面投影
