三、加工参数4.刀路参数①电极刀路参数h.边界

作者:机明powermill自动编程 浏览: 发表时间:2019-01-03 10:08:27 来源:机明PowerMILL数控编程经验技巧

机明powermill外挂软件主要功能介绍

三、加工参数4.刀路参数①电极刀路参数h.边界

用于限定刀路的加工区域范围,分别有同上边界已有边界浅滩残留已选面接触点模型边界已选与残留、已选与浅滩、垂直面、轮廓和碰撞等13种边界类型。



分析模型曲面的角度将在上限角至下限角范围内的区域产生一边界。

            公差:计算边界时使用的公差。不勾,则使用刀路公差。勾上,则单独设置公差使用。

            放大:扩大或缩小边界的实际裁剪范围。

        预览:手动计算边界。

        队列:在后台计算边界。

        采用:打勾,刀路运算时采用以计算好的边界。不勾,软件自动计算或重新计算边界。

            浅滩上限角:侦测模型浅滩区域时,分界角度的最大值。

            浅滩下限角:侦测模型浅滩区域时,分界角度的最小值。


裁剪:通过选中已有的边界,对边界进行裁剪。可以分为在边界内和外进行裁剪。

                       :保留裁剪边界内的边界。           外:保留裁剪边界外的边界。

               碰撞:在刀具的默认刀长范围计算边界。

                       :在刀长的范围内产生边界。        外:在刀长的范围外产生边界。

               刀具:不勾,默认上一把刀具。勾上,则手动选取刀具。

               夹持:用于设大碰撞时的刀头。          刀柄:用于设大碰撞时的刀柄。

  •  残留



残留边界将按指定的参考刀具生成没有加工到位的残留区域产生一边界。生成边界所使用的刀具为当前策略的刀具,预览边界之前必须确定当前策略所使用的刀具。

厚于:设置残留刀路只在残留量大于所设置的检测材料厚于值时方产生刀路,对于残留量少于所设值的区域忽略不计。

扩展:用于设置残留区域沿零件轮廓表面扩展的大小。

设大参考:加大所选参考刀具的直径,使残留刀路加工区域增加。即输入数值“1”时,选择参考刀具D6,实际生成的参考刀具是D76+1=7

过滤底部: 过滤基准面与外形侧壁的残留边界。

按设置自动产生一已选边界,用作限定光刀的加工区域范围。

        顶部控制边界是否沿垂直面的顶部,不勾选则沿垂直面的底部。如下图所示.,左图为不勾选顶部,生成的边界掉落到已选面的底部。右图勾选顶部所生成的边界,保持在垂直面的顶部。

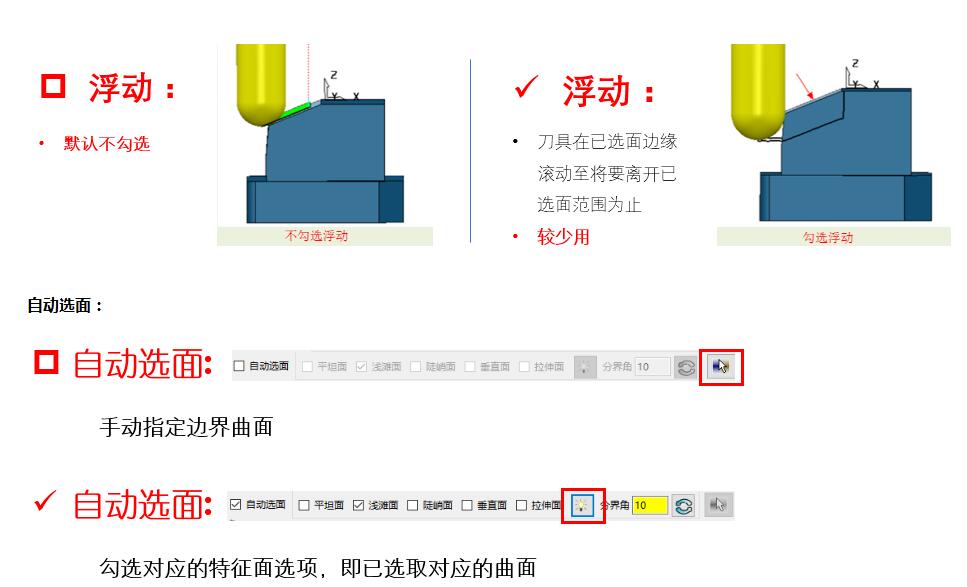

       浮动刀具在已选面范围内浮动至将要离开已选面范围为止。不勾选浮动则只要刀具已能接触到已选的所有面即止,在边不勾浮动时刀具只要能接触到已选面边缘停止了。右边的勾选浮动边界会大得多,在刀具将要离开已选面边缘才停止。

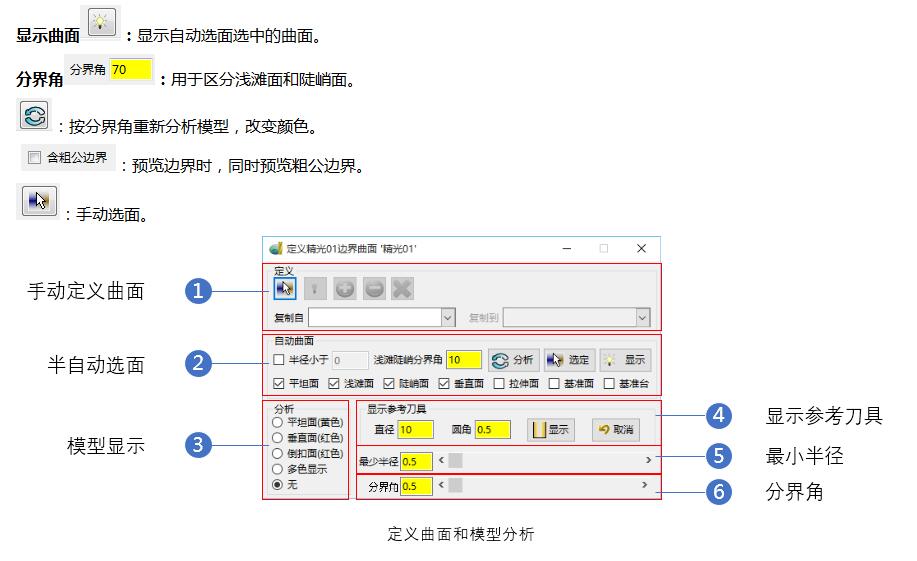

这四个选项,分界角、分析、选定和显示,与边界下方的全自动选面,唯一的不同就是,这里新增加了一个选定功能,也就是说,在勾选了曲面特征后,需要单击选定按钮,才是成功的定义了曲面。这样做的好处是,允许我们首先预览显示的曲面是否完全就是我们想要选择的,如果不是,可以在自动选面的基础上继续增加或者删除曲面。



启用半径小于时,软件自动分析整个模型,如果模型中具有圆弧曲率半径小于特定值的曲面,将在半自动选面的范围内。


分析是指按照不同的分析目的,使模型呈现不同的显示状态,并对应着不同的颜色。他的类型有平坦面、垂直面、倒扣面、多色显示以及无。


最小半径选项,是用来分析模型凹圆最小半径的,输入数值或者移动滑动条 ,模型凹圆半径小于输入值的区域呈红色显示,其他地方呈绿色显示。

红色凹圆表示,使用当前半径的刀具无法加工到位该区域,需要使用更小的刀具来加工。减小输入半径值,直到红色区域变成绿色。

这个选项是用于设置模型的分界角的,他是说划分模型中浅滩区域和陡峭区域的一个限界角。小于分界角的区域是浅滩区域,模型呈绿色显示,大于分界角的区域是陡峭区域,呈红色显示。


  • 接触点



    加工时刀具和模型接触的位置点,称为接触点,接触点边界就是用于限制接触点范围的边界。与已选面边界最大的区别就是接触点边界没有与刀具绑定,不同的刀路可使用同一接触点边界。


   模型边界,他也是直接抽取模型已选曲面轮廓作为边界,但是他是2D边界,只能限制XY径向的刀路加工范围,Z高度方向加工范围还是受毛坯限制。
