三、加工参数4.刀路参数①模料刀路参数(13)平行精加工

        加工顺序

        排序 - 选择 PowerMill 加工段的顺序

        圆弧半径 - 输入用于在相邻平行路径之间进行修圆的半径。这是最大可能圆弧半径。内部使用的最大值是行距的一半


      注: 仅当选择“双向连接”选项时,此选项才可用。



       固定方向 - 选择此项可在“角度”域中指定路径的角度。取消选择此项时,PowerMill 会自动计算最适当的角度

       以下示例使用 Examples 文件夹中的 aero.dgk 模型

       选择“固定方向”并在“角度”中输入 0 会产生

  取消选择“固定方向”会产生


       角度 - 输入路径相对于 X 轴的角度。

        在“角度”中输入 0 会产生:

         修圆拐角 - 选择此项可在刀具路径的所有内角中创建圆弧。这在高速加工时尤为重要,因为这可以杜绝刀具方向突然发生变化。圆弧半径按照刀具直径的比例定义,使用刀具直径和一个乘数系数计算得出。使用滑块可指定该乘数系数。例如,如果您的刀具直径为 10 mm,乘数系数为 0.05,则圆弧半径为 0.5 mm。

         浅滩角 - 输入角度以指定平行路径仅加工比此角度更陡的模型区域

         优化平行加工路径 - 如果平行刀具路径是使用平行和垂直路径创建的,并且具有大于 0 的浅滩角,则选择此选项可裁剪平行路径,以便它不会加工垂直路径加工的区域

      无垂直路径

         取消选择“垂直路径”。此时,该线框中的所有其他选项都不可用

这将创建一条贯穿整个零件的平行路径

     垂直路径,浅滩角 0

        选择“垂直路径”。

        为“浅滩角”输入 0

        取消选择“优化平行路径”。

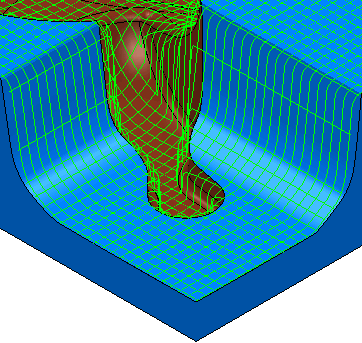

       这将创建贯穿整个零件的两条彼此垂直的平行路径。

    垂直路径,浅滩角 5

      选择“垂直路径”。

      为“浅滩角”输入 5

      取消选择“优化平行路径”。



     这将创建一条贯穿整个模型的平行路径以及与该路径垂直的第二条路径,从而仅加工比“浅滩角”角度更小的模型区域

    优化平行路径

     选择“垂直路径”。

     为“浅滩角”输入 5

     选择“优化平行路径”。



    两条路径均受限,然而在选择“垂直路径”并取消选择“优化平行路径”时,仅第二条路径受限。第一条平行路径:

    加工平坦区域。

    加工陡峭侧,有效清除材料。

    已从陡峭区域删除,而第二条路径会有效清除区域。

    第二条垂直路径限制在第一条路径未能有效清除材料的陡峭区域内。
