三、加工参数4.刀路参数①模料刀路参数(24)三维偏置

作者:机明powermill自动编程 浏览: 发表时间:2019-01-07 17:39:12 来源:机明PowerMILL数控编程经验技巧

机明powermill外挂软件主要功能介绍

三、加工参数4.刀路参数①模料刀路参数(24)三维偏置

根据三维曲面的形状定义步距,系统在零件的平坦区域和陡峭区域生成稳定(恒定)的刀具路径。应用广泛,是半精加工的常用策略之一





       切削方向 - 选择铣削技术

       从以下选项中选择“切削方向”:

       顺铣 - 选择此选项可尽可能仅使用顺铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的左侧



       逆铣 - 选择此选项可尽可能仅使用逆铣或仰铣创建刀具路径。从刀具移动的方向查看时,刀具位于加工边缘的右侧



       任意 - 选择此选项可同时使用逆铣和顺铣创建刀具路径。这将尽可能减少提刀次数和刀具移动

       已选参考线 - 从列表中选择参考线

      参考线 - 此项定义偏移的形状。如果未选择参考线,则毛坯是偏移

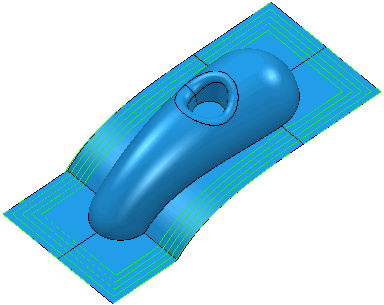

      如果未选择参考线,并且假设毛坯位于模型范围内,则会生成此刀具路径。



      如果您选择此参考线:



      将生成此刀具路径:





     偏移方向 - 指定用于计算刀具路径偏移的方向

    由外向内 - 由外向内地计算刀具路径偏移。

    由内向外 - 由内向外地计算刀具路径偏移。

     螺旋 - 选择此项可通过将多个闭合轮廓转换为单个螺旋来创建螺旋 3D 偏移刀具路径

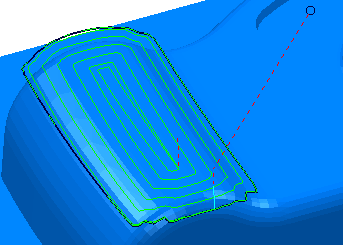

 “螺旋”开:

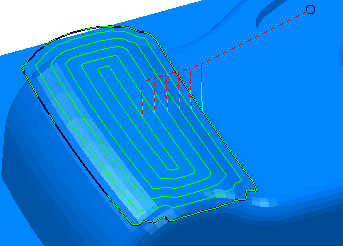

  “螺旋”关:



   这可最大程度地减少提刀次数和增加切削时间,同时确保刀具的载荷条件和挠度更稳定

   光顺 - 选择此项可在模型上光顺刀具路径段的偏移

 “光顺”开



 “光顺”关:



   中心线 - 选择此选项会将越过刀具路径拐角接合处的中心线的路径包括在内。这将删除在这些接合处创建的小残留高度

“中心线”关:



  “中心线”开:



      最大偏移 - 输入用于刀具路径的最大偏移数

      如果取消选择“最大偏移”,则结果如下



     如果选择“最大偏移”并将偏移数指定为 5,则结果如下:





   由参考线开始-刀具路径从参考线开始往外偏置产生刀路
