三、加工参数4.刀路参数①模料刀路参数(27)参考线精加工

作者:机明powermill自动编程 浏览: 发表时间:2019-01-07 17:39:24 来源:机明PowerMILL数控编程经验技巧

机明powermill外挂软件主要功能介绍

三、加工参数4.刀路参数①模料刀路参数(27)参考线精加工

 使用刀具路径 - 选择此项可使用 3 轴刀具路径作为驱动曲线。实际上,这会使刀具路径在轴向上沿 Z 方向向上偏移刀尖半径的距离,然后将此刀具路径转换为参考线。将刀具路径偏移刀尖半径的距离会将刀尖坐标转换为刀具中心坐标。对于球头刀,刀尖半径等于刀具半径。可以使用此项将现有 3 轴刀具路径转换为多轴刀具路径



       已选参考线 - 从列表中选择参考线

      自动 - 沿刀轴将刀具向下投影到零件上。当刀轴垂直时,这与“投影”相同。



    如果您具有不同的刀轴,会获得不同的结果:



    投影 - 沿 Z 轴将刀具向下投影到零件上。当刀轴垂直时,这与“自动”相同。



     驱动曲线 - 参考线不会投影到模型上。刀具路径会遵循参考线



    看一下仿真的刀具路径:



    轴向偏移 - 输入沿刀轴偏移参考线的距离。要使刀具路径高于参考线,请输入正值。零深度是刀尖接触参考线的位置。仅当为“底部位置”选择“驱动曲线”时,此选项才可用。如果使用负偏移,则参考线会过切或凹雕零件,具体结果取决于选择的“避免过切”选项。



     轴向偏移

    过切检查 - 选择此项可查看刀具路径是否有任何部分过切。这将打开避免过切页面
    注: 创建凹雕刀具路径时,请取消选择此选项。因为要对曲面进行凹雕,所以需要刀具路径过切曲面

    公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度

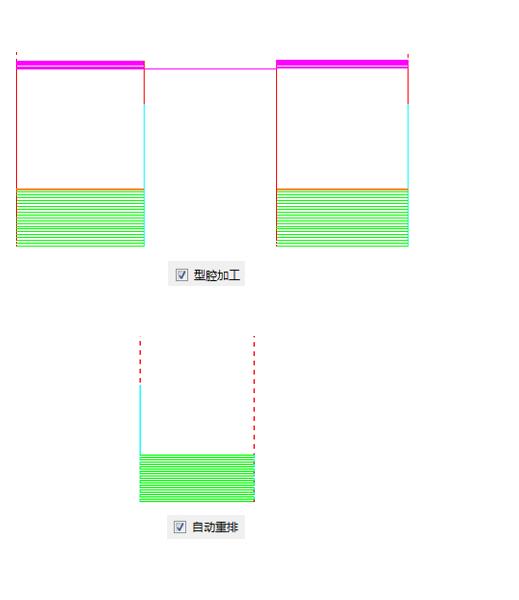

    加工顺序 - 可用于重排参考线段以缩短连接距离

    自由方向 - 重排段,并允许反转它们

    固定方向 - 重排段,但不允许反转它们

    参考线 - 让顺序与输入参考线保持一致。不进行重排

    模式 - 选择一个模式以确定如何创建多个路径

      - 创建单个轮廓加工路径

    向下偏移 - 偏移顶部轮廓,向下移动

    向上偏移 - 偏移底部轮廓,向上移动

    合并 - 偏移顶部和底部轮廓,相互合并
