三、加工参数4.刀路参数①模料刀路参数(36)曲线投影


“参考线”指定了用于创建刀具路径的参考线。

        已选参考线 - 从列表中选择参考线。

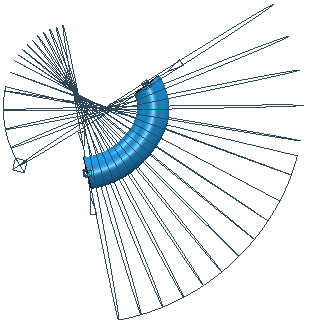

       样式 - 选择一种样式以定义参考线的形状。

    “线性”可生成直线参考线。



     “圆形”可在连续 Z 高度生成圆形参考线,所用方式与“等高精加工”类似。



     “螺旋”可生成螺旋参考线。



     注: 此选项也显示在“参考线”页面上。

    方向 - 选择方向以确定对哪些区域进行加工。

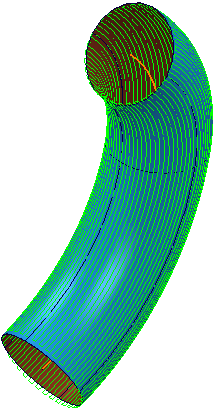

    向内 - 选择此项后,系统会加工芯部。在外部(可见)曲面上生成刀具路径。通常,轴位于零件内部。

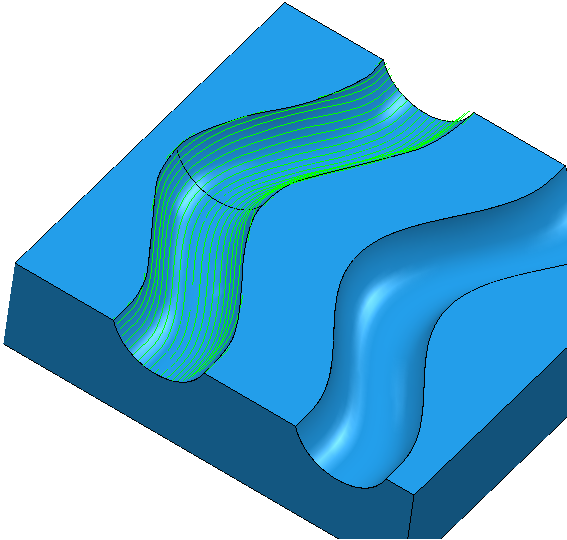

      向外 - 选择此项后,系统会加工内部圆倒角、孔或型腔。通常,轴位于零件外部。



      公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。

      行距 - 输入相邻加工路径之间的距离。



       注: 此选项仅当“样式”设置为“圆形”或“螺旋”时才可用。

       角度增量 - 输入相邻路径之间的角度。



       注: 此选项仅当“样式”设置为“线性”时才可用。

       预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。



     显示 - 选择此选项可显示预览参考线。
