三、加工参数4.刀路参数①模料刀路参数(39)直线投影

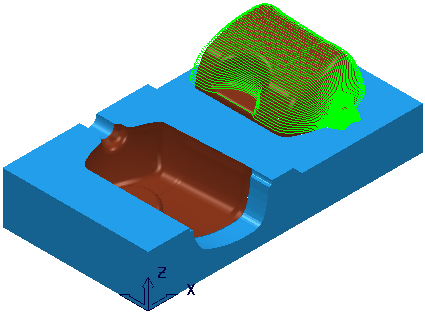

        样式 - 选择一种样式以定义参考线的形状

          线性 - 此项可生成直线参考线。





          圆形 - 此项可生成圆形参考线。





          螺旋 - 此项可生成螺旋参考线。选择此选项会更改参考线页面上的可用选项。



           定位 - 输入 X、Y、Z 坐标以确定直线的开始点。

          可使用该对话框手动输入坐标以及在图形窗口中查找项目。

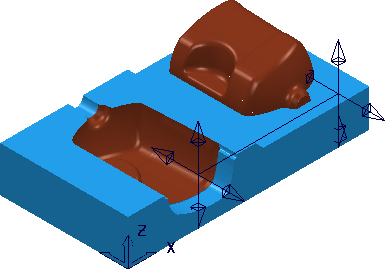

          方位角 - 输入直线在 XY 平面的角度。系统将测量逆时针方向绕 Z 轴旋转的角度,0 在 X 轴上。

       0 表示沿着 X 轴



        注: 选择“显示”可查看构造线。

       90 表示沿着 Y 轴



        注: 这是此模型所需的方向。

      180 表示沿着 -X 轴。



     仰角 - 输入直线相对于垂直轴 (Z) 的角度。

     0 表示垂直(沿 Z 轴向下)。



     注: 选择“显示”可查看构造线。

         90 表示水平(位于 XY 平面)。



    注: 这是此模型所需的方向。

    方向 - 选择方向以确定进行加工的区域。

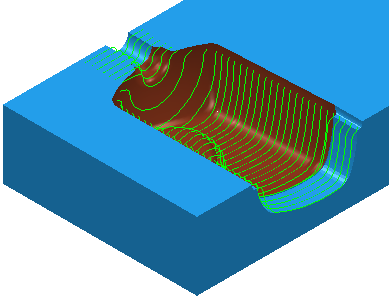

    向内 - 选择此项后,系统会加工芯部。在外部(可见)曲面上生成刀具路径。通常,轴位于零件内部。

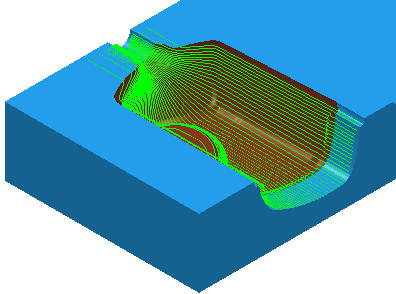

     向外 - 选择此项后,系统会加工内部圆倒角、孔或型腔。通常,轴位于零件外部。



     角度增量 - 输入相邻路径之间的角度。

     注: 此选项仅当“样式”设置为“线性”时才可用。

     预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。

     显示 - 选择此选项可显示预览参考线。
